產品概述
HC42X(DRVZ)靜音止回閥靜音式止回閥主要由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，具有靜音關閉的特點。該閥主要用于給排水、消防、暖通、工業等系統，可安裝于水泵出口處，以防止倒流及水錘對水泵的損害。

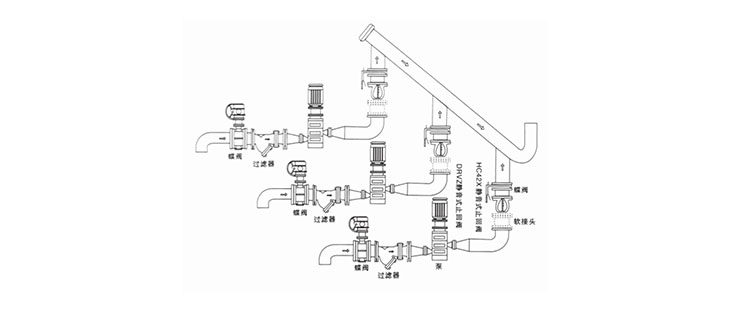

安裝示意圖
主要技術參數
| 公稱壓力 | PN 1.0～2.5MPa |
| 公稱通徑 | DN 50～350mm |
| 適用介質 | 水、油品、污水、海水 |
| 適用溫度 | 0～80℃ |
| 法蘭標準 | GB/T 17241.6、GB/T 9113 |
| 試驗標準 | GB/T 13927、API598 |
主要零部件材料
| 零件名稱 | 材料 |
| 閥體、導流體 | 灰鑄鐵、球墨鑄鐵 |
| 閥座、軸承、閥瓣、軸 | 鋁青銅或不銹鋼 |
| 彈簧 | 不銹鋼 |

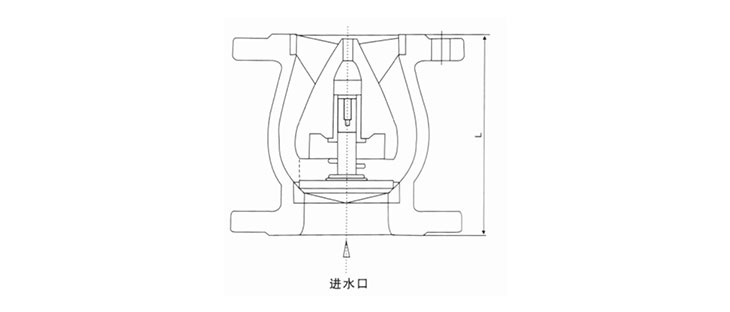

主要連接外形尺寸
| 公稱通徑 DN(mm) | L |
| 40 | 100 |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 229 |
| 125 | 250 |
| 150 | 265 |
| 200 | 290 |
| 250 | 330 |
| 300 | 350 |
| 350 | 380 |
| 400 | 405 |
| 450 | 430 |
| 500 | 455 |
