產品概述

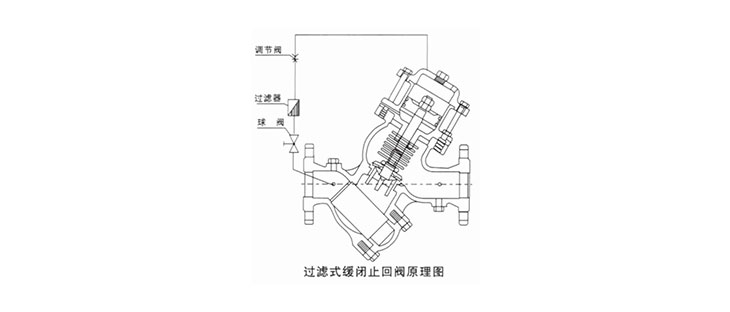

YQ98004過濾活塞式止回閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上。當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開關。當水泵停止工作時，活塞在回水壓力下降，由于進口處針型閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩慢關閉。我們公司生產的YQ98004過濾活塞式止回閥平穩可靠，消除壓力余波。

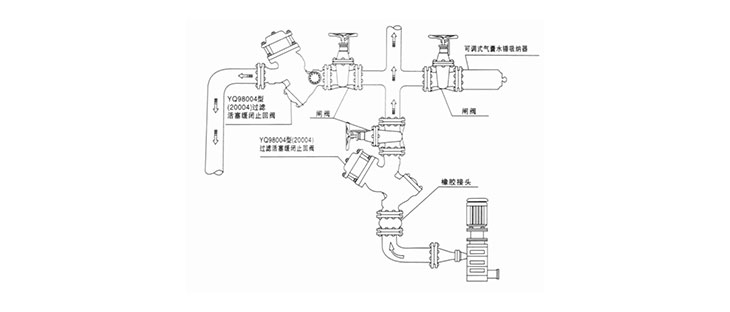

安裝示意圖
主要技術參數
| 公稱壓力 | 1.0-2.5Mpa |
| 公稱通徑 | DN50-400mm |
| 適用介質 | 水、油 |
| 適用溫度 | 0℃-100℃ |
| 法蘭標準 | GB/T17241.6 |
| 試驗標準 | GB/T 13927 |
主要連接外形尺寸
| 公稱通徑 DN(mm) | L |
| 50 | 250 |
| 65 | 280 |
| 80 | 335 |
| 100 | 380 |
| 125 | 425 |
| 150 | 480 |
| 200 | 570 |
| 250 | 650 |
| 300 | 740 |
| 350 | 810 |
| 400 | 860 |
