產品概述
H142X液壓水位控制閥是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時，浮球閥打開，活塞上腔室壓力降低，活塞上下形成壓蓋，在此壓差作用下閥瓣打開進行供水作業(yè)，當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此反復自動控制液面在設定高度，實現(xiàn)自動供水功能。

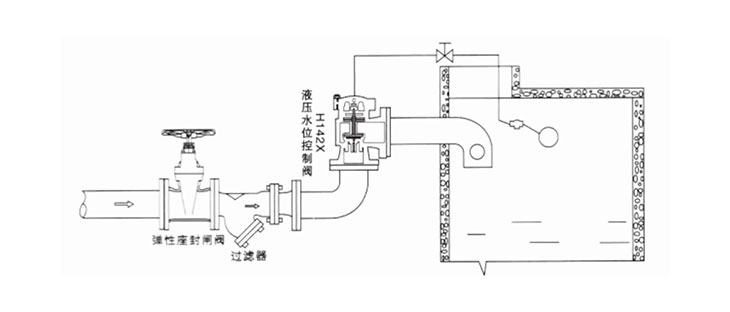

安裝示意圖
主要技術參數(shù)
| 壓力等級 | PN6 |
| 最高工作壓力 | 0.6MPa |
| 閥座試驗壓力 | 0.66MPa |
| 閥體試驗壓力 | 1.5MPa |
| 法蘭壓力等級 | PN10 |
主要零部件材料
| 零件名稱 | 材料 | 零件名稱 | 材料 |
| 閥體 | 鑄鐵 | 膜片 | 強化尼龍+NBR |
| 閥蓋 | 鑄鐵 | 膜片 | 不銹鋼 |

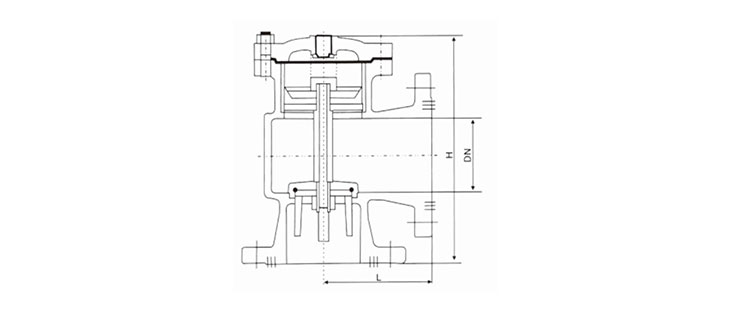

主要連接外形尺寸
| 公稱通徑DN(mm) | L | H |
| 40 | 107 | 235 |
| 50 | 115 | 243 |
| 65 | 125 | 258 |
| 80 | 135 | 280 |
| 100 | 146 | 307 |
| 125 | 165 | 358 |
| 150 | 180 | 400 |
| 200 | 215 | 490 |
| 250 | 255 | 576 |
| 300 | 285 | 663 |
| 350 | 325 | 750 |
